Отсеивание влажных, липких или мелких материалов, близких по размеру, создает серьезные узкие места в работе перерабатывающих предприятий. Предприятия сталкиваются с дополнительными потерями из-за быстрого отключения экранов и незапланированных простоев. Обычные вибрационные сита выходят из строя при переработке кормов с высоким содержанием влаги или глины, поскольку их статические проволочные сетки быстро засоряются. Это приводит к снижению пропускной способности, увеличению времени технического обслуживания и снижению качества продукции. Операторы вынуждены останавливать производство, блокировать оборудование и вручную очищать палубы. Нам нужен механический подход, разработанный специально для этих сложных материалов. Экран с перевернутым потоком обеспечивает специальную технологию высокоскоростной сепарации. Он разработан для полного устранения привязки и ослепления. В этом руководстве подробно описаны механика, промышленное применение и технические критерии оценки реализации этого передового решения для проверки.

• Механизм: в ситах с перевернутым потоком используется принцип вибрации двойной массы, который поочередно растягивает и расслабляет гибкие полиуретановые маты, создавая экстремальные силы ускорения (до 50G), которые выталкивают липкие материалы.
• Основное ценностное предложение: они значительно сокращают время простоя, связанное с ручной очисткой сит, и предотвращают запотевание материала в условиях высокой влажности без необходимости добавления воды.
• Динамика затрат: Хотя они требуют более высоких первоначальных капитальных затрат (CapEx), чем обычные грохоты, они обычно обеспечивают более низкие эксплуатационные расходы (OpEx) в сложных условиях применения из-за меньшего износа, меньшего энергопотребления на тонну и более высокой непрерывной производительности.
• Реальность реализации: Успешная интеграция требует тщательного проектирования конструкций, способных выдерживать динамические нагрузки, надежных опорных конструкций и точной настройки резонансной системы во время ввода в эксплуатацию.

Основная механика: принцип работы перевернутого экрана

Анатомия системы

Понимание этой технологии требует рассмотрения ее физической конструкции. В основе системы лежат пять основных структурных компонентов. Во-первых, это рамка основного экрана. Эта тяжелая конструкция из углеродистой стали закрепляет основной механизм и вмещает в себя компоненты привода. Во-вторых, это кадр плавающего экрана, часто называемый субрезонансным кадром. Эта более легкая конструкция перемещается независимо от основной рамы. В-третьих, это гибкая полиуретановая сетка. Это действует как фактическая экранирующая поверхность и точка физического соединения между двумя рамами. Четвертый — механизм возбуждения, включающий в себя эксцентриковый вал, сферические роликоподшипники и приводной двигатель. Наконец, прочная опорная конструкция удерживает всю сборку и изолирует вибрации от окружающей инфраструктуры завода с помощью массивных винтовых пружин или резиновых буферов.

Система двойного массового резонанса

Взаимодействие между основной рамой и плавающей рамой создает основное движение. Одиночный привод генерирует двойную вибрацию. Эксцентриковый привод непосредственно приводит в действие основную раму. Затем основная рама передает энергию плавающей раме через резиновые опоры, работающие на сдвиг. Эти крепления действуют как мощные устройства хранения энергии. Система работает вблизи своей собственной резонансной частоты. Работа вблизи резонанса минимизирует требуемую входную энергию при максимальном увеличении кинетической мощности. Мотору нужно только поддерживать импульс, а не заставлять каждое движение двигаться против силы тяжести.

1. Электродвигатель вращает эксцентриковый вал со скоростью обычно от 700 до 800 об/мин.
2. Эксцентриковый вал приводит основную тяжелую раму в круговое или линейное вибрационное движение.
3. Резиновые опоры сжимаются и расширяются, поглощая кинетическую энергию основной рамы.
4. Крепления передают эту энергию более легкой плавающей раме, заставляя ее двигаться в противофазе с основной рамой.
5. Возникающий в результате гармонический резонанс поддерживает непрерывное относительное движение между двумя рамами с минимальным потреблением электроэнергии.

Движение «Flip-Flow» и полиуретановые коврики

Физическое действие определяет название оборудования. Поскольку две рамы движутся в противофазе друг с другом, расстояние между их поперечинами постоянно меняется. Гибкие полиуретановые сетчатые маты прикрепляются болтами или штифтами к этим чередующимся поперечинам. Когда рамы раздвигаются, коврик туго натягивается. Когда рамы сближаются, коврик провисает. Это создает упругое колебательное движение.

Мы описываем это как эффект батута. Сетка туго натягивается, а затем быстро расслабляется, обычно от 700 до 800 раз в минуту. Это движение передает высокочастотную вибрацию непосредственно на слой материала. Он не полагается исключительно на вибрацию тяжелой стальной рамы. Прямая передача энергии делает процесс разделения высокоэффективным, физически выбрасывая материал вверх и вперед по деке.

Силы высоких ускорений и расслоение материала

Этот эффект батута порождает огромные физические силы. Ситовая дека достигает ускорения от 30 до 50G. Обычные экраны редко превышают 5G. Эти экстремальные перегрузки физически разрушают поверхностное натяжение влажных, липких частиц. Мощный толчок вверх разбивает слипшиеся комки глины и мелких частиц.

Когда 5-миллиметровая частица влажного угля или глины попадает на статическую проволочную сетку, капиллярное действие удерживает ее на месте. Ускорение 50G экрана с перевернутым потоком мгновенно разрывает эту капиллярную связь. Он вытесняет более мелкие частицы вниз слоя материала, в то время как крупный материал остается сверху. Эта быстрая стратификация обеспечивает эффективное разделение. Высокое ускорение предотвращает попадание любого материала в отверстия сетки, сохраняя открытую зону чистой для непрерывной производительности.

Откидное сито по сравнению с обычными вибрационными ситами

Преодоление привязки и ослепления

Неудачи скрининга обычно делятся на две категории. Привязка происходит, когда частицы близкого размера плотно застревают в отверстиях сетки. Запотевание происходит, когда мелкие влажные материалы покрывают проволочную сетку, в конечном итоге полностью закрывая отверстия. Обычный экран использует статическую сетку. Он очень склонен к ослеплению, когда влажность материала превышает пять процентов. Статические проволоки создают устойчивую поверхность для скопления влажной мелочи.

Динамическое самоочищающееся действие полиуретановых ковриков предотвращает такое накопление. Постоянное растяжение физически деформирует форму проема. Если камень близкого размера вклинивается в квадратное отверстие, последующее растяжение мата удлиняет это отверстие, выплескивая камень. Высокие перегрузки одновременно удаляют любые липкие частицы, пытающиеся покрыть поверхность полиуретана.

Операторы, работающие с высокоглинистыми рудами или с влажными погодными условиями, часто каждую смену часами вручную разбивают статические грохоты молотками, чтобы расчистить слепые палубы. Упругое движение полностью устраняет это требование. Дека остается чистой и открытой независимо от влажности корма, обеспечивая точность точки среза на протяжении всей производственной смены.

Энергоэффективность и приводные механизмы

Потребляемая мощность является основным показателем работы предприятия. Двухмассовая система, близкая к резонансу, требует удивительно маленьких приводных двигателей. Обычные грохоты с прямым приводом аналогичной производительности требуют двигателей гораздо большей мощности. Обычное сито заставляет единственную массивную стальную раму вибрировать против силы тяжести, требуя огромного крутящего момента для начала и поддержания хода.

Двухмассовая система использует сдвигающиеся резиновые опоры для накопления и высвобождения энергии. Как только машина достигает рабочей скорости, наступает гармонический резонанс. Двигатель просто восполняет кинетическую энергию, потерянную на трение и перемещение материала. Это приводит к значительному снижению количества киловатт-часов на тонну перерабатываемого материала. Меньшие двигатели также требуют более легкой электрической инфраструктуры, меньших по размеру преобразователей частоты и менее прочных кабелей.

Эксплуатационная эффективность и сокращение трудозатрат на техническое обслуживание

Команды по закупкам и инженерам должны оценить долгосрочные последствия выбора оборудования для эксплуатации. Инженерная сложность и специализированные компоненты этой технологии требуют особого подхода к техническому обслуживанию. Однако операционная эффективность достигается за счет восстановления производственных часов. Вы избавляетесь от ежедневного ручного труда, который ранее тратился на очистку засоренных экранов.

Полиуретановый материал обеспечивает более длительный срок службы по сравнению с тканой проволочной сеткой. Проволочная ткань быстро изнашивается в местах пересечения переплетения. Полиуретан поглощает энергию удара, а не жестко ей сопротивляется. Непрерывная, бесперебойная производительность значительно сокращает трудозатраты на техническое обслуживание в течение всего срока службы оборудования. Персонал завода можно перераспределить с обязанностей по очистке сеток на задачи профилактического обслуживания в других частях предприятия.

Основные промышленные применения и критерии успеха

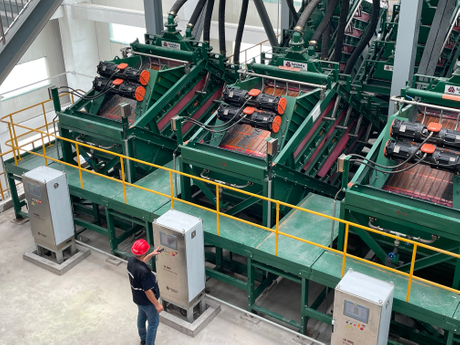

Переработка полезных ископаемых и подготовка угля

Калибровка сырого угля представляет собой серьезную проблему из-за присущей ему влаги. Минеральные руды часто содержат высокое содержание глины. Перевернутый экран превосходно подходит для таких условий. Он поддерживает строгие точки резки без необходимости добавления воды. Сухое просеивание устраняет необходимость в дорогостоящей обработке шлама, использовании сгустителей и оборудования для обезвоживания на выходе. Перерабатывающие предприятия могут эффективно отделять фракции размером от 3 до 9 мм, даже если рядовой материал насыщается из-за сильных дождей.

• Поддержание чистого среза толщиной 3 мм или 6 мм без слепков.
• Устранение необходимости мокрого просеивания и последующей термической сушки.
• Работа с переменной влажностью корма в диапазоне от 5% до 15% без регулировки параметров привода.
• Предотвращение попадания глинистых комков в поток грубого продукта.

Переработка отходов и мусор C&D

Твердые бытовые отходы и компост, как известно, трудно проверить. Измельченная древесина и строительный мусор содержат волокнистые материалы. Эти волокна обертывают статические деки обычных сит и глухих барабанных барабанов. Динамическое движение полиуретановых ковриков препятствует этому запутыванию. Сильное переворачивание эффективно отбрасывает тяжелое стекло и пластик по палубе, в то время как влажная органика выпадает через отверстия.

• Устойчивость к запутыванию в пластиковых пакетах, текстиле и измельченных древесных волокнах.
• Эффективно отделяет тяжелые заполнители от влажного, липкого компоста.
• Поддержание высоких объемов производительности, несмотря на сильно варьирующуюся плотность корма.
• Снижение ручного вмешательства, необходимого для удаления застрявшего мусора с ситовой платформы.

Заполнители и искусственный песок

Карьеры, производящие искусственный песок, предъявляют строгие требования к градации. Мелкое разделение заполнителей обычно включает в себя разрезы толщиной от 2 до 10 мм. Промывка песка не всегда является экологически или экономически целесообразной из-за нехватки воды или ограничений разрешений. Сухое просеивание влажного искусственного песка требует высокого ускорения для удаления нежелательных микрочастиц. Технология обеспечивает последовательную градацию в таких влажных условиях.

• Содержание микромелких частиц -75 микрон ниже установленных пределов.
• Предотвращение ослепления палубы во время утренней росы или небольшого дождя.
• Обработка высокоабразивного гранитного или базальтового щебня с использованием толстых полиуретановых матов.
• Полная интеграция с существующими дробильными установками ударного типа с вертикальным валом (VSI).

Размеры технической оценки для закупок

Ограничения по размерам, емкости и занимаемой площади

Подбор площади грохота в соответствии с желаемой производительностью — это первый шаг технической оценки. Вы должны рассчитать тонны в час на основе объемной плотности материала и содержания влаги. Влажные, липкие материалы имеют более низкую эффективную фильтрующую способность на квадратный метр, чем сухие материалы. Глубина слоя должна оставаться относительно небольшой. Если слой материала слишком толстый, масса материала гасит ускорение 50G, и верхние слои не расслаиваются должным образом.

Пространственные требования требуют строгого внимания. Динамическая плавающая рама требует определенного пространства над головой и бокового зазора. Конфигурация желоба должна учитывать агрессивную траекторию выбрасываемого материала. Коробка подачи должна равномерно распределять материал по всей ширине деки. Неравномерная подача вызывает локальный износ полиуретановых матов и разбалансирует резонансную систему.

Технические характеристики полиуретанового коврика

Экранные медиа — это сердце системы. При выборе ковриков необходимо оценить несколько критериев. Толщина мата определяет срок службы, но напрямую влияет на гибкость. Более толстый мат служит дольше, но требует больше энергии для растяжения и может уменьшить силу перегрузки, передаваемую материалу. Дюрометр измеряет твердость полиуретана. Меньшая твердость обеспечивает большую гибкость и лучшую самоочистку, но изнашивается быстрее при абразивных нагрузках.

Форма отверстий варьируется в зависимости от материала. Квадратные проемы максимизируют открытую площадь. Щелевые отверстия предотвращают застревание удлиненных частиц. Круглые отверстия обеспечивают наиболее точную калибровку сферических материалов. Механизмы крепления определяют, насколько быстро ремонтные бригады смогут заменить изношенные секции во время простоя.

Системы привода и регулировка хода

Условия подачи редко остаются постоянными на реальном перерабатывающем предприятии. Оценка возможности регулировки приводной системы жизненно важна для долгосрочного успеха. Вам нужна возможность настраивать длину и частоту хода. Это достигается путем регулировки эксцентрикового вала или добавления и удаления несбалансированных грузов с маховиков. Более тяжелый и влажный корм требует более длинного хода и большей амплитуды, чтобы преодолеть поверхностное натяжение.

Более сухая и тонкая подача выигрывает от более короткого и быстрого хода, что позволяет максимально увеличить количество подач к апертурам экрана. Убедитесь, что оборудование позволяет выполнять эти механические регулировки, не требуя полного демонтажа узла привода. Многие современные системы оснащены частотно-регулируемыми приводами (ЧРП), позволяющими операторам регулировать частоту вращения на ходу, точно настраивая резонанс в соответствии с непосредственными условиями подачи.

Риски реализации и стратегии их смягчения

Управление динамическими нагрузками на инфраструктуру предприятия

Интенсивная вибрация создает значительные риски при внедрении. Движение двойной массы создает огромные динамические силы, которые могут вызвать серьезную структурную усталость существующих стальных конструкций предприятия. Вы не можете просто уронить это оборудование на старую опорную конструкцию, предназначенную для статического экрана. Частоты гармоник могут совпадать с собственной частотой здания, что приводит к катастрофическому разрушению конструкции.

Перед установкой необходимо выполнить динамический структурный анализ с использованием анализа методом конечных элементов (FEA). Используйте прочные изолирующие пружины из резины или стали, чтобы поглотить избыточную кинетическую энергию. Вероятно, вам потребуется спроектировать усиление подрамника. Усиление опорной конструкции с помощью поперечных распорок предотвращает разрушение здания гармоническим резонансом и обеспечивает направление кинетической энергии в слой материала.

Протоколы технического обслуживания механизмов возбуждения

Преждевременный механический отказ представляет собой серьезный риск. Подшипники и резиновые опоры подвергаются серьезным нагрузкам во время непрерывной работы. Неправильное натяжение или недостаток смазки ускоряют этот износ. Вы должны установить строгие процедуры базового профилактического обслуживания для защиты оборудования.

1. Проводите еженедельный анализ вибрации главных сферических роликоподшипников для выявления ранних признаков растрескивания или износа сепаратора.
2. Каждую смену проверяйте натяжение полиуретанового мата; незакрепленный коврик не будет правильно переворачиваться и быстро изнашивается из-за скольжения материала, а не подпрыгивания.
3. Ежемесячно проверяйте резиновые опоры на предмет признаков термодеградации, растрескивания или расслоения.
4. Замените противоскользящие резиновые опоры в полных комплектах, чтобы обеспечить сбалансированную передачу энергии по всей ширине рамы.
5. Следите за рабочей температурой корпуса эксцентрикового вала, чтобы убедиться в правильности функционирования автоматической системы смазки.

Проблемы настройки и ввода в эксплуатацию

Несовпадение фазы является распространенной проблемой при запуске. Если система работает вне резонанса, вы полностью теряете упругое переворачивающее движение. Это приводит к плохой эффективности экранирования, сильному запотеванию и высоким механическим нагрузкам на поперечины. Двигатели будут потреблять чрезмерный ток, поскольку они борются с собственной частотой машины.

Вы должны полагаться на ввод в эксплуатацию под руководством OEM. Техники точно сбалансируют массы, используя специализированное диагностическое оборудование. Они установят правильную рабочую частоту с помощью ЧРП и проверят угол хода с помощью стробоскопов. Правильная настройка гарантирует, что основная и плавающая рамы будут колебаться под точным требуемым фазовым углом, максимизируя ускорение 50G и минимизируя электрическую нагрузку.

Заключение

1. Проведите физическое испытание потока материала совместно с производителем оборудования, используя репрезентативный образец самого влажного и липкого исходного материала.
2. Запросите у поставщика документ о динамической нагрузке, чтобы начать комплексную инженерно-техническую проверку существующих стальных конструкций вашего предприятия.
3. Проанализируйте текущее потребление медиаматериалов на экране и трудозатраты на ручную очистку, чтобы спрогнозировать будущую операционную экономию.
4. Запланируйте оценку на месте, чтобы определить точные пространственные ограничения, траектории желоба и требования к распределению коробок подачи для новой установки.

Часто задаваемые вопросы

Вопрос: Какие материалы лучше всего подходят для флип-экрана?

Ответ: Они идеально подходят для влажных, липких, глиняных, волокнистых и мелких материалов, близких по размеру. Эта технология превосходно справляется с трудными материалами, размер которых обычно составляет от 2 до 20 мм. Общие области применения включают сырой уголь, твердые бытовые отходы, компост, мелочь железной руды и влажный искусственный песок.

Вопрос: Как долго служат полиуретановые маты с перевернутым экраном?

Ответ: Срок службы сильно зависит от абразивности материала и скорости подачи. Обычно он составляет от 3 до 12 месяцев. Присущая им гибкость снижает износ при прямом ударе по сравнению с жесткой стальной проволочной сеткой, позволяя им поглощать кинетическую энергию, а не жестко ей сопротивляться.

Вопрос: В чем разница между перевернутым экраном и высокочастотным экраном?

Ответ: Высокочастотные сита быстро вибрируют жесткую проволочную сетку с помощью прямых насадок двигателя. В экранах Flip Flow используется двухмассовая система для физического растяжения и расслабления гибкого полиуретанового мата. Это создает гораздо более высокие локализованные силы перегрузки и упругое самоочищающееся движение, чего не могут достичь жесткие сетки.

Вопрос: Может ли сито с откидным потоком обрабатывать сухие сыпучие материалы?

О: Да, он может легко обрабатывать сухие материалы. Однако, как правило, он слишком разработан для сухих, сыпучих кормов. Стандартного наклонного или горизонтального вибрационного грохота обычно достаточно для таких простых применений, и для его установки требуется меньше структурного усиления.

Вопрос: Как принцип двойной вибрации экономит энергию?

О: Работая вблизи собственной резонансной частоты системы, одиночный привод генерирует двойную вибрацию. Двигателю необходимо только поддерживать кинетическую энергию, запасенную в сдвигающихся резиновых опорах. Для этого требуется значительно меньше постоянной энергии, чем для того, чтобы заставить одну тяжелую массу вибрировать против силы тяжести.

Вопрос: Что приводит к потере способности самоочищающегося экрана с откидным потоком?

Ответ: Основной причиной является потеря натяжения мата. Изношенный или затвердевший полиуретановый материал также снижает гибкость. Работа без резонанса из-за проблем с приводом, поломки срезных креплений или подачи материала, который значительно превышает максимальный расчетный верхний размер, также остановит эффект батута.
