Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-08-21 Происхождение:Работает
Операторы предприятий и инженеры-технологи часто используют разные названия для одного и того же оборудования. Зайдите на любой агрегатный или горнодобывающий завод, и вы услышите разговоры бригад о банановом сите. Прочтите технические руководства, и вы увидите, что он обозначен как линейный вибрационный грохот одинаковой толщины. Высокотоннажные предприятия сталкиваются с серьезными узкими местами при переработке сырого корма. Традиционные плоские или однонаклонные грохоты плохо справляются с различной глубиной слоя материала. Толстый слой на подающем конце улавливает мелкие частицы, препятствуя правильному расслоению. Тонкий слой на разгрузочном конце тратит ценное пространство на палубе. Это приводит к плохому сепарированию, снижению производительности и локальному износу. Конструкция с переменным наклоном решает эту проблему напрямую, используя принцип Берштрейна. Благодаря использованию нескольких углов наклона деки оборудование поддерживает постоянную скорость материала и одинаковую глубину слоя. Такой инженерный подход максимизирует эффективность сортировки на квадратный метр, позволяя установкам справляться с резкими скачками скорости подачи, не засоряя контур.
Термин «банановое сито» относится к многонаклонному, изогнутому боковому профилю короба сита, а «сито равной толщины» описывает постоянную глубину слоя материала, достигаемую по всей просеивающей поверхности.
Благодаря использованию крутого угла на подающем конце, который постепенно сглаживается к разгрузочному концу, конструкция ускоряет мелкие материалы для быстрого начального разделения.
Такая конструкция обеспечивает производительность на 30–40 % выше, чем у стандартных вибрационных сит той же площади, что делает ее идеальной для крупнотоннажных операций.
Оценка бананового сита требует оценки структурной способности предприятия, поскольку высокие динамические нагрузки, требования к линейной вибрации и большая занимаемая площадь требуют надежной инфраструктуры.
Оглавление

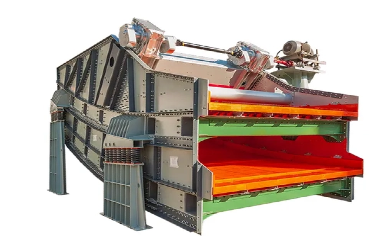

Физическая конструкция этого оборудования сразу объясняет его общее название. Машина оснащена непрерывной просеивающей поверхностью, разделенной на несколько секций. Производители строят эти машины с тремя-шестью отдельными секциями. Каждая последующая секция имеет уменьшающийся угол наклона. Инженеры изготавливают сверхпрочные боковые пластины с учетом особых изменений угла, создавая отчетливый изогнутый профиль.
Подающий конец начинается с крутого угла, обычно от 34° до 45°. По мере продвижения деки вперед угол выравнивается в переходных зонах, часто падая до 24°, а затем до 15°. Последний разгрузочный конец расположен почти ровно, под углом от 0° до 5°. Когда вы смотрите на боковые панели сита со стороны дорожки для растений, эта многоскатная конфигурация имитирует изгиб грозди бананов. Персонал завода принял это визуальное обозначение несколько десятилетий назад, чтобы отличить его от стандартных горизонтальных агрегатов.
Этот отдельный профиль служит строго функциональной цели. Инженеры разработали кривую для управления гравитационным притяжением и скоростью загружаемого материала. Каждое изменение угла представляет собой расчетную точку перехода, предназначенную для изменения взаимодействия камня с отверстиями экрана. Крутые секции предназначены для больших объемов, а плоские секции — для точного определения размера.
Французский инженер Бурштейн предложил принцип скрининга одинаковой толщины, чтобы решить фундаментальный недостаток плоских настилов. На стандартном горизонтальном или однонаклонном сите слой материала резко утончается, поскольку частицы меньшего размера попадают через отверстия. Вы начинаете с массивной 300-миллиметровой сваи на подающем конце и заканчиваете редким 20-миллиметровым разбросом камней на разгрузочном конце. Такое неравномерное распределение приводит к потере энергии и пространства на палубе.
Экран одинаковой толщины меняет эту динамику на противоположную. Уменьшение уклона физически замедляет движение материала вперед. На подающем конце масса ускоряется под действием силы тяжести. На разгрузочном конце плоская дека действует как тормоз. Уменьшение общего объема материала, вызванное успешным прохождением через сито частиц меньшего размера, полностью компенсируется снижением скорости материала.
Результатом этого физического балансирования является постоянная тонкая глубина слоя от загрузочного желоба до разгрузочной кромки. Инженеры-технологи используют полную техническую терминологию: линейный вибрационный грохот одинаковой толщины. Линейное движение является абсолютным требованием для работы этого принципа. Приводной механизм должен продвигать материал вперед через выравнивающие секции разгрузки, где сила тяжести больше не способствует потоку. Без сильного линейного хода материал застревает и закупоривает разгрузочный конец.
Анализ потока материала на традиционных ситах обнаруживает серьезные механические ограничения. Когда вы высыпаете 1000 тонн заполнителя в час на плоскую платформу, на подающем конце образуется толстый и плотный слой. Этот толстый слой физически удерживает мелкие частицы наверху кучи. Они не могут добраться до экрана, чтобы пройти через него. Инженеры-технологи называют это плохой стратификацией. Штрафы просто налетают на более крупные камни.
Поскольку вибрация толкает материал вперед, мелкие частицы в конечном итоге опускаются вниз. Однако к тому времени, когда они достигают отверстий, материал уже прошел половину палубы. Тонкий слой на разгрузочном конце тратит оставшуюся доступную площадь просеивания. В конечном итоге вы эффективно используете лишь часть дорогостоящих экранных носителей, заставляя оборудование работать интенсивнее при меньшем выходе.
Эксплуатационные последствия снижают эффективность электростанции. Вы сталкиваетесь с жесткими ограничениями пропускной способности. Увеличение тоннажа просто увеличивает глубину пласта и усугубляет проблему расслоения. Вы также испытываете сильно локализованный износ в зоне воздействия подачи из-за концентрированной массы. Плохая стратификация приводит к увеличению количества неуместного материала, а это означает, что ценная мелочь попадает в ваши запасы грубого продукта, требуя дорогостоящей переработки.
Конструкция с переменным уклоном немедленно решает проблему расслоения. Крутой начальный угол создает фазу быстрой стратификации. Высокая скорость материала приводит к немедленному утонению слоя, как только корм попадает на деку. Сильное ускорение разрывает слой материала, позволяя мелочи мгновенно падать на дно и проходить через сито.
Чтобы понять механику, посмотрите на отдельные фазы потока материала по колоде:
Начальный удар и ускорение: Материал попадает в секцию подачи под углом 45°, быстро ускоряясь до более чем 3 метров в секунду и мгновенно утоняя слой.
Быстрое расслоение: Мелкие частицы мигрируют в нижнюю часть слоя материала и сразу же проходят через сверхпрочный материал, удаляя до 50% объема недоразмера в первой трети машины.
Замедление и сортировка по размеру: уклон выравнивается до 15°, что замедляет движение материала, давая частицам, близким к размеру отверстия, больше времени, чтобы найти отверстие, не выталкиваясь за него.
Окончательная выгрузка: Оставшийся негабаритный материал выходит из плоской секции под углом от 0° до 5° с контролируемой скоростью, обеспечивая максимальную точность, прежде чем попасть в разгрузочный желоб.
Контроль скорости гарантирует, что вы не будете тратить зря пространство на палубе. Конец быстрой подачи обеспечивает массовое удаление очевидных мелких частиц. Конец медленной разгрузки обеспечивает точную сортировку материала близкого размера. Такое разделение труда по всей палубе максимизирует общую эффективность разделения и предотвращает ослепление, от которого страдают стандартные экраны.
Производители предлагают эти машины в различных конфигурациях, соответствующих конкретным требованиям схемы. Вы должны выбирать между вариантами с одной и двумя деками в зависимости от вашего технологического процесса. Однодековые модели превосходно справляются с высокопроизводительным скальпированием или простым разделением двух продуктов. Они обрабатывают большие тоннажи при минимальной структурной сложности, что делает их идеальными для контуров первичного дробления.
Конфигурации с двумя ярусами работают за счет использования двух дек с параллельными наклонами. Линейная вибрация перемещает материал по обеим поверхностям одновременно. Эта установка с исключительной точностью разделяет корм на продукты трех различных размеров. Верхняя дека предназначена для грубой очистки, защищая деликатную нижнюю деку от сильных ударов. Затем нижняя дека выполняет точное разделение, часто используя отверстия гораздо меньшего размера.
Выбор количества настила во многом зависит от требуемого распределения частиц по размерам (PSD). Вы также должны оценить ограничения по высоте растений. Многоярусные агрегаты требуют значительно большего вертикального зазора для загрузочных желобов, промежуточных точек перегрузки и разгрузочных бункеров. Модернизация двухэтажного агрегата на старом заводе часто требует обширной структурной модификации, чтобы приспособить его к увеличенной высоте и сложной конструкции желоба.
Для создания огромной силы, необходимой для просеивания одинаковой толщины, требуются специальные приводные системы. Нельзя использовать простые приводы кругового движения или одновальные механизмы. Для этих машин требуются мощные редукторные возбудители или двойные несбалансированные двигатели, установленные на массивной механической приводной балке. Вибровозбудители должны создавать точный линейный ход для эффективного перемещения породы.
Линейная вибрация необходима для продвижения материала через более плоские секции разгрузки. Если угол хода неправильный, материал застревает на участках 0°, вызывая катастрофическое засорение и перелив. Линия действия должна проходить точно через центр тяжести машины, чтобы обеспечить равномерный ход по всей ширине деки. Механики обычно устанавливают угол хода от 45° до 50° относительно горизонтали.
Современные инженерные достижения в значительной степени сосредоточены на структурной целостности. Эти машины генерируют огромные перегрузки, часто превышающие 4,5–5,5G во время непрерывной работы. Производители должны использовать боковые пластины со снятыми напряжениями, болты вместо сварки и сверхпрочные поперечные балки. Усовершенствованные системы мониторинга состояния теперь отслеживают температуру подшипников, деградацию масла и признаки вибрации, чтобы предотвратить катастрофические отказы в непрерывных тяжелых условиях эксплуатации.
Использование сит с разными углами наклона представляет собой уникальную задачу по техническому обслуживанию. Вы не можете просто установить одни и те же панели из конца в конец. Вы должны выбирать между модульным полиуретаном, сверхпрочной резиной или плетеной проволокой в зависимости от конкретной зоны настила. Использование универсального подхода приведет к преждевременному износу или серьезному ослеплению.
Обязательны различные размеры проемов и типы панелей. Крутой подающий конец подвергается сильным ударам, экстремальной скорости и сильному абразивному износу. Для поглощения удара вам понадобятся ударопрочные панели из твердой резины толщиной 50 мм или прочный полиуретан. Плоский выпускной конец испытывает низкую скорость, но несет в себе огромный риск ослепления частицами близкого размера. Здесь вам нужны очень открытые и гибкие носители, чтобы поддерживать точность и пропускную способность.
Обработка липких материалов или материалов с высоким содержанием влаги еще больше усложняет выбор среды. Стандартный полиуретан мгновенно ослепнет, если содержание глины слишком велико. В этих случаях инженеры-технологи устанавливают на разгрузочные секции панели с перевернутым потоком или очень гибкие полиуретановые маты. Вторичная вибрация этих гибких матов активно выбрасывает липкие частицы, предотвращая застревание при переработке сложного сырья, такого как влажный уголь или тяжелые глинистые заполнители.
Основная причина, по которой инженеры выбирают это оборудование, — это его производительность. Принцип одинаковой толщины позволяет добиться значительно более высокой производительности на квадратный метр по сравнению со стандартными горизонтальными ситами. Поддерживая тонкую станину и ускоряя подачу, вы можете проталкивать на 40 % больше материала при той же физической площади. Машина с переменным наклоном размером 3 х 9 м легко превзойдет стандартную плоскую деку 3 х 9 м.
Такая эффективность занимаемой площади имеет огромное значение при модернизации существующих предприятий. Старые заводы сталкиваются с серьезными ограничениями в пространстве. Вы не можете просто построить более широкое здание для размещения больших экранов. Когда производственные планы увеличиваются, замена традиционного сита банановым ситом позволяет достичь новых целей по тоннажу без изменения существующего стального каркаса или расширения площади здания.
Емкость ничего не значит, если продукт не соответствует техническим требованиям. Конструкция с переменным наклоном значительно снижает вероятность застревания и ослепления. Тонкий слой материала гарантирует, что частицы не заталкивают друг друга в отверстия под сильным давлением. Оптимизированное время пребывания на разгрузочном конце гарантирует точную сортировку частиц близкого размера, сохраняя конечный продукт строго в пределах требуемых параметров размера.
Эта точность напрямую влияет на последующие процессы. Контуры дробления работают гораздо эффективнее, когда сито удаляет всю мелочь перед дробилкой. Отправка мелочи в конусную дробилку приводит к налипанию, скачкам мощности и механическим повреждениям. Флотационные камеры при переработке полезных ископаемых требуют строго контролируемого размера частиц для максимизации химического извлечения. Когда эффективность сортировки повышается, консистенция продукта стабилизируется по всему заводу.
Вы должны учитывать реальность характера износа при эксплуатации оборудования с переменным уклоном. Высокая скорость на подающем конце быстро ускоряет износ носителя. Материал действует как наждачная бумага, скользящая по желобу под углом 45°. Вы должны уменьшить этот износ с помощью специальных коробок подачи с керамической футеровкой, толстых резиновых ударных пластин и специальных износостойких вкладышей на боковых пластинах.
Оценка общей стоимости жизненного цикла требует балансирующих факторов. Вы столкнетесь с более высокими первоначальными капитальными затратами на покупку машины. Вы достигаете значительного снижения стоимости перерабатываемой тонны за счет значительного увеличения производительности. При правильной настройке зонированного экрана вы получаете меньше необходимых интервалов технического обслуживания, что позволяет продлить работу установки между запланированными остановками.
Прежде чем выбрать эту технологию, вы должны определить идеальные параметры корма. Эти машины превосходно работают, когда корм содержит высокий процент мелких частиц, работает при большом общем тоннаже и имеет переменное содержание влаги. Если ваш корм представляет собой в основном грубую породу с очень небольшим количеством мелких частиц, крутой конец подачи не дает преимуществ, и лучшим выбором будет стандартный сверхмощный скальпер.
Первичные промышленные приложения в значительной степени полагаются на эту технологию для удаления мелких частиц. На углеобогатительных фабриках они широко используются для обесшламливания при фракциях 0,5 мм, а также для дренажа и промывки для извлечения тяжелых сред. На предприятиях по добыче твердых пород они используются перед вторичными дробилками для удаления мелкой фракции мельниц ПСИ. Мощные заводы по переработке нерудных материалов используют их для производства искусственного песка и очистки мелких заполнителей.
Определите сценарии, в которых эта технология не подходит. Малотоннажные операции не обеспечивают достаточной глубины пласта, чтобы оправдать сложную конструкцию. Срезание очень больших валунов приведет к разрушению крутых участков подачи и повреждению поперечных балок. Строгие ограничения по высоте при подземных работах часто исключают установку многоскатных настилов из-за необходимости большого вертикального просвета.
Предоставление системы оценки затрат и выгод помогает оправдать инвестиции. Вы должны сравнить более высокие первоначальные затраты и сложные механизмы привода с долгосрочной эксплуатационной экономией. Первоначальные капитальные затраты значительны. Мощные зубчатые возбудители, механически обработанные приводные балки и сложная геометрия боковых пластин значительно увеличивают производственные затраты по сравнению с плоской платформой.
Преимущества OpEx быстро компенсируют первоначальную цену. Вы достигаете долгосрочной экономии энергии, поскольку перерабатываете больше тонн на киловатт приводной мощности. Вы сокращаете расход трафаретного материала на тонну за счет использования специализированных зон износа. Самое главное, вы увеличиваете общий выход за счет возврата более ценных фракций, которые в противном случае были бы потеряны в отвалах грубого сырья.
Метрика оценки | Стандартный горизонтальный экран | Экран одинаковой толщины (переменный наклон) |
|---|---|---|
Пропускная способность | Базовая производительность ограничена толстым слоем питания. | Производительность на 30–40 % выше на квадратный метр. |
Эффективность стратификации | Плохо в конце подачи; штрафы попали в верхний слой. | Отличный; быстрое ускорение приводит к немедленному расслоению. |
Требование к занимаемой площади | Требуются более широкие/длинные палубы для большого тоннажа. | Высокая эффективность; справляется с огромными скачками напряжения в компактных помещениях. |
Первоначальные капвложения | Более низкая первоначальная цена покупки. | Более высокая первоначальная стоимость из-за сложной геометрии и возбудителей. |
Динамическая нагрузка на объект | Умеренные структурные требования. | Массивные динамические нагрузки, требующие усиленной изоляции. |
Выделение критических инженерных рисков предотвращает дорогостоящие сбои при установке. Эти машины исключительно тяжелые. Толстые боковые пластины, тяжелые поперечные балки и массивные вибровозбудители увеличивают собственный вес. Кроме того, они создают большие динамические нагрузки по сравнению со стандартными ситами. 30-тонная машина, тянущая 5G, передает серьезные силы непосредственно на несущую конструкцию.
Перед установкой необходимо провести комплексный структурный аудит существующих установок. Вы не можете просто открутить старый плоский экран и поставить на его место машину с регулируемым наклоном. Стальной каркас будет подвержен усталостному разрушению. Для интеграции требуются сверхпрочные стальные изолирующие пружины, специальные подрамники и железобетонные фундаменты для безопасного поглощения передаваемой энергии.
Чтобы реализовать банановый экран в вашей схеме обработки, выполните следующие шаги:
Проведите комплексный анализ потока материала, чтобы определить точный процент мелких частиц и содержание влаги в текущем сырье.
Проконсультируйтесь с инженерами-конструкторами OEM, чтобы рассчитать требования к динамическим нагрузкам и убедиться, что существующая конструкция вашего предприятия выдержит возросшие силы.
Выполните пилотное тестирование конкретных образцов руды или заполнителя, чтобы определить оптимальные углы наклона и типы фильтрующих сред для вашего материала.
Проведите аудит текущего потребления мультимедиа на экране и журналов простоев, чтобы создать точную модель сравнения операционной эффективности.
Являясь лидером отрасли в области передовых технологий сортировки и разделения, Shanghai Kminda Tech. Co., Ltd. приносит десятилетия инновационного инженерного и производственного совершенства, чтобы помочь горнодобывающим и агрегатным операциям максимизировать производительность, устранить узкие места в переработке и оптимизировать срок службы оборудования.
A: Стандартное сито имеет одну плоскую или слегка наклоненную деку, в результате чего на подающем конце образуется толстый слой материала, а на разгрузочном конце — тонкий слой. Банановое сито имеет многонаклонную конструкцию, начиная с крутого при подаче и заканчивая уплощенным при разгрузке, чтобы поддерживать постоянную и тонкую глубину слоя материала по всей поверхности.
Ответ: Поддержание постоянной глубины слоя максимизирует использование всей площади просеивания. Он предотвращает захват мелких частиц толстыми слоями материала на стороне подачи, обеспечивая быстрое расслоение и устраняя узкие места в пропускной способности, которые затрудняют крупнотоннажные операции.
Ответ: Больше всего выигрывают крупнотоннажные операции. Сюда входят установки по подготовке угля для обесшламления, системы добычи твердых пород для предварительной дробилки и высокопроизводительные установки по переработке заполнителей, которые требуют эффективного удаления мелочи без расширения существующей площади зданий.
Ответ: В нем используются две параллельные деки с переменным наклоном, приводимые в движение одним линейным вибрационным механизмом. Верхняя дека отделяет грубый материал, чтобы защитить нижнюю деку от сильных ударов, а нижняя дека выполняет точную тонкую сепарацию, одновременно получая три отдельные фракции продукта.
О: Да, но для них требуются специальные экранные носители. Инженеры-технологи устанавливают гибкие полиуретановые маты или панели с перевернутым потоком на более плоских разгрузочных секциях. Вторичная вибрация этих гибких панелей активно выбрасывает липкие частицы, не позволяя материалу закрывать отверстия.
Ответ: На крутом подающем конце материал движется с высокой скоростью, что ускоряет абразивный износ. Операторы смягчают эту проблему, устанавливая ударные панели из сверхпрочной резины или более толстый полиуретановый материал в зоне подачи, одновременно используя материал с большой открытой площадью на более медленном разгрузочном конце для обеспечения точности.
