Эффективность сортировки определяет максимальную производительность любого завода по переработке минерального сырья или производству нерудных материалов. Система сортировки часто выступает в качестве основного узкого места, определяя, сколько материала проходит на последующие дробилки, мельницы или конечные склады. Указание неправильной геометрии экрана или траектории вибрации влечет за собой серьезные эксплуатационные последствия. Операторы установок часто сталкиваются с хроническим засорением, сильной привязкой, чрезмерным износом среды или полным невыполнением ежедневных целевых показателей по тоннажу просто потому, что кинематика оборудования не соответствует загружаемому материалу.
Устранение этих узких мест требует согласования механического движения грохота с физическим поведением руды или заполнителя. Сравнение бананового сита и линейного вибросита представляет собой фундаментальное инженерное решение. Этот выбор полностью обусловлен характеристиками сырья, требованиями к объемной производительности и конкретными целями применения, такими как калибровка в больших количествах по сравнению с тонким обезвоживанием. Правильный выбор обеспечивает непрерывный поток материалов и защищает последующие активы.
Кинематические различия: в ситах типа «банан» используется изогнутая многонаклонная дека для быстрого расслаивания глубоких слоев материала, тогда как в линейных ситах используется более простой направленный прямолинейный ход (вертикальное и вперед), чтобы совместить просеивание с транспортировкой материала.
Производительность и точность: банановые грохоты обеспечивают значительно более высокую пропускную способность для сыпучих материалов с высоким содержанием мелких частиц; линейные сита превосходно подходят для мелкой резки, промывки и обезвоживания с жесткими допусками.
Двойная функциональность: линейные вибрационные грохоты выполняют двойную функцию, действуя одновременно как высокоточный калибровочный механизм и как горизонтальный конвейер для транспортировки материала.
Реальность занимаемой площади: сита типа «банан» требуют значительной вертикальной высоты из-за их крутого начального наклона, в то время как линейные сита требуют большей площади занимаемой площади по горизонтали.
Стоимостные последствия: грохоты типа «банан» обычно требуют более высоких первоначальных капитальных затрат и более тяжелой структурной поддержки, но обеспечивают более низкие эксплуатационные затраты на тонну при работе с большими объемами по сравнению с линейными альтернативами.
Оглавление
Экраны-бананы получили свое название из-за характерной изогнутой конструкции деки с переменным углом наклона. Поверхность просеивания обычно начинается с крутого уклона от 34° до 40° на подающем конце. По мере продвижения платформы к разгрузочному концу угол постепенно выравнивается, часто заканчиваясь небольшим наклоном от 10 до 15°. Эта многонаклонная геометрия разработана специально для управления скоростью материала и глубиной слоя по всей длине машины. Каркас конструкции сильно усилен, чтобы выдерживать огромные динамические нагрузки, создаваемые вибровозбудителями, и огромный вес поступающего материала.
Физика этой конструкции основана на быстрой стратификации. Когда большой объем сыпучего материала попадает в секцию подачи с крутым уклоном, сила тяжести ускоряет массу. Эта высокая скорость немедленно утончает слой материала. Утончение слоя позволяет частицам меньшего размера, обычно называемым мелочью, просачиваться сквозь грубую породу и мгновенно достигать сита. Поскольку мелкие частицы проходят через отверстия без задержки, сито позволяет избежать эффекта «узкого места», когда крупные камни задерживают более мелкие частицы на верхней части деки. В высокотоннажных схемах первичного дробления такое быстрое удаление мелочи является единственным способом предотвратить перегрузку грохота огромным объемом рядовой руды.
По мере продвижения материала вниз по настилу угол наклона уменьшается. Этот переход замедляет оставшийся материал. Уменьшенная скорость на более плоском выпускном конце увеличивает время удерживания оставшихся частиц близкого размера. Этим частицам требуется больше времени, чтобы найти отверстие и пройти через него. Сочетая высокоскоростное удаление сыпучих материалов на подающем конце с низкоскоростным прецизионным просеиванием на разгрузочном конце, банановое сито оптимизирует как производительность, так и эффективность разделения. Вибровозбудители обычно генерируют эллиптический или линейный ход, но именно геометрия деки под действием силы тяжести выполняет тяжелую работу.

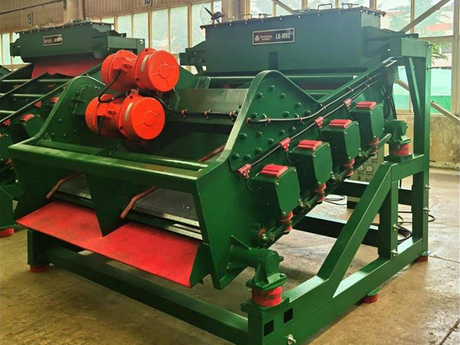

Линейные вибрационные грохоты имеют горизонтальную или очень пологую конструкцию деки. Обычно они приводятся в действие двумя вибрационными двигателями противоположного вращения или мощными редукторными вибровозбудителями, приводимыми в движение карданными валами. Эти приводные механизмы синхронизируются, чтобы нейтрализовать круговые силы и создать чисто линейную траекторию вибрации. В результате движение сочетает в себе вертикальный подъем и движение вперед, перемещая материал по равномерной прямой линии по просеивающей поверхности. Боковые пластины обычно крепятся болтами, а не привариваются, чтобы предотвратить усталостное растрескивание под постоянным линейным напряжением.
Метод вибрации строго контролируется. Инженеры обычно настраивают линейную траекторию под углом 45° относительно палубы. Этот особый угол поднимает частицы из отверстий сита, предотвращая прилипание, и выбрасывает их вперед. Каждая частица движется по одной и той же микробаллистической траектории, что обеспечивает равномерное время удерживания и предсказуемое поведение материала от камеры подачи до разгрузочной кромки. Вы можете точно рассчитать, как долго частица будет оставаться на деке, исходя из длины хода и рабочей частоты, что позволяет очень точно определять точки среза.
Этот прямолинейный ход придает линейным экранам уникальную двойную функциональность. Они выполняют точную калибровку и одновременно действуют как горизонтальный конвейер для передачи материала. Во многих планировках заводов это устраняет необходимость в промежуточном конвейере между этапами обработки. Материал равномерно движется вперед независимо от наклона платформы, что позволяет операторам устанавливать эти сита совершенно ровно или даже под небольшим углом вверх для особых задач обработки, таких как обезвоживание или промывка.
Сопоставление траекторий вибрации показывает, как именно каждая машина обрабатывает поток материала. Линейный экран полностью полагается на постоянное движение по вертикали и вперед. Поскольку дека плоская, скорость материала определяется исключительно длиной хода, частотой и углом выброса вибрационных двигателей. Это обеспечивает очень равномерное время удерживания. Каждый камень или песчинка проводит на деке предсказуемое количество времени, необходимое для выполнения точных и резких разрезов материала. Глубина слоя остается относительно постоянной от загрузочного конца до разгрузочного.
И наоборот, банановое сито использует различные углы деки для искусственного управления скоростью материала и глубиной слоя. Крутой начальный уклон заставляет материал мчаться по первым нескольким панелям, разрывая связующие связи и немедленно выбрасывая мелкие частицы. Траектория заключается не столько в выбрасывании материала вперед, сколько в перемешивании пласта, в то время как сила тяжести тянет массу вниз по изогнутым склонам. Глубина слоя чрезвычайно мала на подающем конце и постепенно утолщается по мере замедления материала на более плоских участках.
Ограничения по объему в значительной степени благоприятствуют многоскатной конструкции. Банановые сита обычно обрабатывают на 30–40 % больше производительности, чем стандартные плоские сита, занимающие точно такую же площадь. Столь значительное увеличение производительности напрямую связано с быстрым удалением мелких частиц на подающем конце. За счет устранения половины объема материала в первой трети длины сита высвобождается оставшаяся площадь деки для переработки сложного материала ближнего размера без перегрузки. Заводы, стремящиеся увеличить мощность без увеличения площади здания, часто заменяют плоские экраны банановыми ситами.
Линейные грохоты сталкиваются с более строгими ограничениями производительности при массовом применении. Хотя они обеспечивают более высокую производительность, чем традиционные вращающиеся или круглые сита для мелкозернистого измельчения, они по-прежнему очень чувствительны к перегрузке по глубине слоя. Если скорость подачи резко возрастает, плоская дека не сможет достаточно быстро разогнать материал от зоны подачи. Слой материала углубляется, смягчая вибрацию. Мелкие частицы задерживаются в верхних слоях слоя и не достигают просеивающего материала, что в конечном итоге снижает эффективность просеивания и отправляет несортированный материал в желоб для негабаритного материала в качестве остатка.
Анализ производительности на основе распределения частиц по размерам (PSD) имеет решающее значение для выбора. Сита для бананов являются оптимальным выбором, когда корм содержит высокий процент мелкой фракции или низкосортного материала. Если корм состоит более чем на 40% из частиц меньшего размера, плоскому сито будет сложно обработать такой объем. Секция крутой подачи бананового грохота легко справляется с таким высоким соотношением мелкой фракции, выбрасывая из контура материал меньшего размера, прежде чем он может вызвать затор. Это делает их идеальными для контуров вторичного и третичного дробления, где циркулирующая загрузка содержит большое количество мелких частиц.
Содержание влаги диктует иной подход. Линейные сита превосходно подходят для влажной среды, тяжелых суспензий и липких материалов. Агрессивный линейный выброс обеспечивает высокую силу перегрузки, которая непрерывно выбивает материал из отверстий, предотвращая ослепление. Более того, влажная липкая глина или жидкая жижа просто скатилась бы вниз по крутому склону бананового сита, не отделяясь. Плоская дека линейного сита заставляет материал растекаться, позволяя промывной воде проникать в слой и отделять липкие частицы от крупного заполнителя.
Точность точки реза разделяет эти две технологии в тонких приложениях. Линейные сита обеспечивают исключительно жесткие допуски при мелкой резке. Промышленность, перерабатывающая промышленный песок, специализированные химикаты или пищевые материалы, зависит от равномерного времени удерживания линейного броска. Поскольку материал движется с постоянной скоростью, частицы имеют тысячи возможностей попасть в отверстия сита, обеспечивая высокоточное разделение с минимальным количеством неуместных частиц.
Механика обезвоживания и промывки во многом основана на линейном движении. Для обезвоживания песка или хвостов операторы часто наклоняют линейное сито вверх на угол от 3° до 5°. Линейный ход продвигает твердые частицы вверх по склону. Между тем, сила тяжести тянет воду обратно вниз через глубокий слой материала, который действует как фильтрующая среда. Вода стекает через сетчатые панели, а сухие твердые частицы выбрасываются через верхнюю кромку. Этот подъемный процесс обезвоживания физически невозможен на многоскатной банановой площадке.
Пространственная оценка часто определяет окончательный выбор оборудования независимо от предпочтений процесса. Экраны типа «банан» требуют значительного перепада высоты. Крутой угол подачи 40° означает, что коробка подачи расположена очень высоко над разгрузочной кромкой. Это требует сложной конструкции желоба, большой вертикальной высоты и массивных стальных конструкций, поддерживающих высоту. Модернизация бананового грохота на существующем низкопрофильном заводе часто структурно невозможна без серьезных модификаций оборудования и длительного простоя.
Линейные экраны требуют большей горизонтальной площади, но требуют минимального пространства над головой. Их плоский профиль позволяет легко интегрировать их в низкопрофильные модульные установки или существующие горизонтальные контуры дробления. Поскольку они также транспортируют материал горизонтально, они могут устранять промежутки между этапами обработки, упрощая общую планировку завода. Проектировщики предприятий часто отдают предпочтение линейным ситам, когда вертикальное пространство ограничено или при строительстве мобильных и полумобильных технологических установок.
Технические параметры | Банановый экран | Линейный вибрационный грохот |
|---|---|---|
Геометрия колоды | Многонаклонный, изогнутый (от 34° до 10°) | Плоский, горизонтальный или небольшой уклон в гору |
Основная функция | Высокопроизводительная массовая калибровка, быстрое удаление мелких частиц | Точная калибровка, промывка, обезвоживание, транспортировка |
Скорость материала | Переменная (быстрая при подаче, медленная при разгрузке) | Постоянный и равномерный по всей колоде |
Обработка штрафов | Отлично подходит для кормов с размером штрафов >40 %. | Склонен к перегрузке кровати, если объем штрафов резко возрастает. |
Обработка влаги | Лучше всего подходит для сухих или слегка влажных сыпучих материалов. | Превосходно подходит для влажных, липких или жидких материалов. |
Требования к пространству | Требуется массивная вертикальная высота | Требуется большая горизонтальная площадь |
Высокотоннажные операции по добыче твердых пород представляют собой основную область применения многозабойной технологии. Заводы по переработке меди, золота и железной руды имеют огромную пропускную способность, часто превышающую тысячи тонн в час. В таких условиях основной целью является уменьшение объемов. Экран должен выдерживать сильные удары и перерабатывать массивные выбросы рутинного материала, не застревая. Мощные вибровозбудители и крутые углы наклона деки гарантируют, что материал продолжает двигаться даже в условиях экстремальных волнений.
Обогатительные фабрики также в значительной степени полагаются на эту технологию для сортировки рядовых шахт. Угольное сырье обычно содержит огромный объем мелких частиц, образующихся во время добычи. Многоскатная дека эффективно отделяет эту мелочь от крупного угля. Это предотвращает поглощение мелочью избыточной влаги в последующих контурах промывки, что в противном случае усложнило бы процесс сушки и снизило бы конечную теплоту сгорания угольного продукта.
Используйте эту технологию для любого применения, требующего немедленного удаления большого объема мелочи для защиты последующих дробилок. Отправка мелочи в конусную дробилку приводит к уплотнению, скачкам мощности и механическим повреждениям кожуха и футеровки чаши. Быстрое расслоение изогнутой деки гарантирует, что в камеру дробления попадает только чистая, крупная порода, что максимально повышает эффективность контура дробления и защищает дорогие изнашиваемые детали от преждевременного выхода из строя.
Схемы промывки заполнителя и обезвоживания песка практически полностью зависят от прямолинейной технологии подачи. Производство чистого бетонного песка требует агрессивной промывки для удаления глины с последующим тщательным обезвоживанием для соблюдения строгих требований по влажности. Конфигурация деки с плоской или подъемной поверхностью обеспечивает необходимое время удерживания промывочной воды, в то время как линейный ход направляет обезвоженный песок в разгрузочный желоб. Глубокий слой материала действует как собственный фильтр, улавливая мелкий песок и позволяя воде уходить.
Удаление посторонних материалов и межстадийный скрининг углерода при выщелачивании (CIL) при извлечении золота также требуют этого специфического процесса. Эти процессы включают отделение мелких частиц углерода от плотных суспензий. Линейное движение предотвращает заслепывание панелей сита, одновременно мягко транспортируя уголь вперед, не вызывая чрезмерного истирания или разрушения углеродных гранул. Плоская дека обеспечивает равномерное распределение навоза по всей ширине сита, максимально эффективно используя открытую площадь.
Химическая обработка, переработанный бетонный заполнитель (RCA) и пищевая промышленность требуют строгого контроля размеров и одновременной транспортировки материала. Когда процесс требует нулевой допуски к частицам слишком большого размера в конечном продукте, предсказуемая и равномерная скорость перемещения плоской деки гарантирует точный размер каждой частицы перед выходом из машины. Возможность горизонтальной транспортировки материала также позволяет этим ситам аккуратно вписаться в тесные помещения для обработки.
Самый серьезный риск при реализации экранирования связан с недостаточной структурной поддержкой. Вибросито создает огромные динамические нагрузки. Если опорная стальная конструкция слишком слаба или ее собственная частота совпадает с рабочей частотой грохота, возникает резонанс. Резонанс усиливает вибрацию, что приводит к катастрофическому разрушению конструкции, трещинам на боковых панелях или серьезной усталости инфраструктуры здания. Вся установка может сильно трястись, если система изоляции выйдет из строя.
Для снижения этого риска требуется предварительное тщательное проектирование. Проведение анализа методом конечных элементов (FEA) как на корпусе грохота, так и на несущей конструкции является обязательным. Инженеры должны использовать подходящие изолирующие пружины, резиновые буферы или динамические подрамники, адаптированные к конкретной траектории вибрации и массе выбранного экрана. Надлежащая изоляция гарантирует, что кинетическая энергия останется в ситах для обработки материала, а не проникнет в конструкцию установки и не вызовет сопутствующий ущерб.
Выбор неправильной геометрии экрана для типа вибрации приводит непосредственно к закупорке диафрагм. Ослепление происходит, когда влага и мелкие частицы покрывают экран, а привязка происходит, когда камни близкого размера плотно вклиниваются в отверстия. Если носитель не соответствует кинематике машины, открытая площадь падает до нуля и просеивание полностью прекращается. Затем операторы вынуждены останавливать установку и вручную бить молотками по ситовым панелям, чтобы устранить засоры.
Меры по смягчению последствий включают в себя подбор формы и материала апертуры в соответствии с конкретным действием броска, уклоном палубы и влажностью корма. Для крутого многоскатного настила сверхпрочные полиуретановые или резиновые панели с рельефными коническими отверстиями предотвращают застревание. Конус позволяет любому камню, попавшему в верхнюю часть отверстия, свободно проваливаться через дно. Для работы с влажным материалом на плоской платформе щелевые отверстия или самоочищающаяся проволочная сетка изгибаются при линейном ходе, активно выбрасывая заклинившие частицы и удаляя липкую глину.
Плохое распределение корма снижает эффективность просеивания независимо от типа машины. Если желоб сбрасывает материал на одну сторону сита, эта сторона будет подвергаться ускоренному износу и перегрузке станины, в то время как другая сторона останется пустой. Более того, если материал ударяется о настил со слишком высокой скоростью, он будет отскакивать по панелям, даже не попадая в отверстия, что приведет к массовому переносу материала меньшего размера в бункер большего размера.
Чтобы смягчить это, операторы должны установить правильно спроектированные коробки подачи, оснащенные ограничителями скорости. Эти каменные ящики заставляют материал ударяться о себя, снижая скорость, прежде чем он мягко перельется на всю ширину сита. Равномерное распределение корма обеспечивает использование всей открытой площади сита, максимизируя производительность и обеспечивая равномерный износ всех панелей сита.
Синтетические материалы для просеивания доминируют в современных приложениях для тяжелого растрирования. Полиуретановые панели обладают исключительной износостойкостью во влажных условиях и очень эффективны на линейных ситах, используемых для мойки и обезвоживания. Они производятся с точным определением твердости, чтобы сбалансировать гибкость и устойчивость к истиранию. Резиновые панели, с другой стороны, превосходны в сухих условиях с высокими ударными нагрузками. На крутом загрузочном конце бананового сита почти всегда используются толстые прочные резиновые панели для поглощения кинетической энергии крупных камней, падающих из загрузочного желоба.
Тканая проволочная сетка обеспечивает максимально возможную открытую площадь, что делает ее идеальной для максимизации производительности при точной калибровке на линейных ситах. Однако проволочная сетка изнашивается гораздо быстрее, чем синтетические материалы, и очень подвержена застреванию, если материал содержит много частиц близкого размера. Перфорированные стальные пластины предлагают золотую середину. Они обеспечивают превосходную структурную целостность и ударопрочность при скальпировании, хотя имеют меньшую открытую площадь, чем проволочная сетка. Операторы должны постоянно балансировать между необходимостью открытого пространства и требуемым сроком службы носителя.
Метод, используемый для крепления сита к поперечным балкам палубы, существенно влияет на время простоя при техническом обслуживании. Традиционная проволочная сетка с боковым натяжением требует, чтобы операторы вручную затягивали болты вдоль боковых пластин, что отнимает много времени и приводит к неравномерному натяжению. В современных банановых и линейных ситах используются модульные системы крепления с помощью штифтов и втулок или защелкивающихся элементов. Эти модульные системы позволяют бригадам технического обслуживания заменять только изношенные отдельные опорные панели размером 1x1, а не заменять весь лист проволочной сетки. Это значительно сокращает время простоя и снижает затраты на расходные материалы в течение всего срока службы машины.
Выбор между этими двумя технологиями просеивания представляет собой строгий инженерный расчет, позволяющий определить, какая кинематика лучше всего соответствует гранулометрическому составу корма, содержанию влаги и пространственным ограничениям перерабатывающего предприятия. Банановые сита доминируют в высокотоннажной сухой сортировке крупной фракции там, где позволяет высота. Линейные сита остаются бесспорным выбором для обезвоживания, промывки, точной калибровки с жесткими допусками и низкопрофильных установок, требующих горизонтальной транспортировки материала.
Являясь пионером в области передовых решений для сортировки и высокопроизводительного обогатительного оборудования, Shanghai Kminda Tech. Co., Ltd. объединяет десятилетия специализированного инженерного опыта с самым современным производством для создания индивидуальных банановых и линейных вибрационных сит, которые максимизируют производительность предприятия и время безотказной работы в требовательных приложениях по всему миру.
Прежде чем выбирать геометрию деки, проведите комплексный лабораторный ситовый анализ вашего исходного материала, чтобы определить точный процент мелких и близких по размеру частиц.
Проконсультируйтесь с инженерами-изготовителями оборудования, чтобы сопоставить содержание влаги и связность вашего материала с предлагаемой траекторией вибрации и силой перегрузки.
Запросите смоделированную схему массового баланса у поставщика оборудования, чтобы убедиться, что выбранная геометрия сита позволяет выдерживать пиковые тоннажи без перегрузки пласта.
Проведите пространственный аудит вашего предприятия, чтобы подтвердить достаточную вертикальную высоту для многонаклонных конструкций или достаточную горизонтальную площадь для установки на плоской палубе.
О: Основное различие заключается в геометрии деки и потоке материала. Банановое сито имеет многоскатную изогнутую деку, предназначенную для быстрого расслоения и удаления крупных объемов мелочи. Линейный вибрационный грохот имеет плоскую деку и прямолинейный ход, предназначенный для точной сортировки, промывки и горизонтальной транспортировки материала.
Ответ: Круглые сита предназначены для сортировки крупных объемов заполнителей, тогда как вращающиеся сита обрабатывают очень мелкие и легкие материалы. Линейные сита обеспечивают более жесткие допуски и возможности обезвоживания, отсутствующие в круглых ситах. Грохоты типа «банан» обеспечивают значительно более высокую производительность для крупнозернистых сыпучих материалов, чем любая стандартная круглая модель той же площади.
О: Да, но для него требуется значительно большая площадь по горизонтали по сравнению с экраном типа «банан». Обработка одного и того же крупнотоннажного сыпучего материала на плоской платформе рискует перегрузить слой материала, что приведет к улавливанию мелких частиц и снижению эффективности сортировки, если только машина не будет исключительно широкой и длинной.
Ответ: Линейные вибрационные сита являются отраслевым стандартом для обезвоживания и промывки. Их линейное движение по вертикали и вперед эффективно продвигает твердые частицы вперед, даже при небольшом наклоне, позволяя воде эффективно стекать вниз через глубокий слой материала и фильтрующий материал.
A: Несколько наклонов управляют скоростью материала. Крутой начальный уклон быстро истончает слой материала, позволяя мелочи немедленно проваливаться сквозь него. Более пологие последующие уклоны затем замедляют движение оставшегося материала близкого размера, обеспечивая необходимое время удерживания для точного окончательного разделения.
О: При выборе носителя необходимо учитывать силу перегрузки экрана, траекторию вибрации, абразивность материала и содержание влаги. Полиуретан широко распространен для мокрых линейных сит из-за его износостойкости, в то время как прочная резина или толстая стальная пластина часто требуются, чтобы выдержать зоны сильных ударов бананового сита.
